電氣與熱絕緣材料：如何為安全選對材料？

在電力系統和電子設備中，絕緣材料是那道看不見卻至關重要的防線。它既要阻止電流“抄近路”，又要控制熱量到處亂竄。選錯了，輕則設備降級，重則引發火災或電擊事故。數據顯示，電氣故障至今仍是工業火災的主要誘因之一，這意味著，絕緣材料的選擇不是參數表上的數字游戲，而是關乎生產安全、設備壽命和運營成本的關鍵決策。

絕緣材料的分類：

市面上的絕緣材料種類繁多，但大致可以分為四大家族。陶瓷和玻璃類的老牌選手，以氧化鋁、電瓷為代表，耐溫極高，能在上千度環境中保持穩定，介電強度也不錯。高壓輸電線路的絕緣子、真空滅弧室的外殼，多半是它們的功勞。缺點是脆，經不起敲打和劇烈振動。

聚合物和硅膠類則是柔性代表。環氧樹脂、硅膠、聚酯等材料可以澆注成任何形狀，適合做電纜護套、灌封膠和絕緣涂層。硅膠尤其擅長在寬溫域下保持彈性，從零下五十度到兩百度都能工作。但它們不耐長期高溫，且在極端條件下可能釋放氣體。

云母與環氧體系是一對黃金搭檔。云母本身抗電弧、耐高溫，環氧樹脂負責粘合和密封，壓制成的云母板成為電機槽襯、換向器片間絕緣的標配。在頻繁啟停、電壓沖擊頻繁的電機和發電機里，這類材料幾乎不可替代。

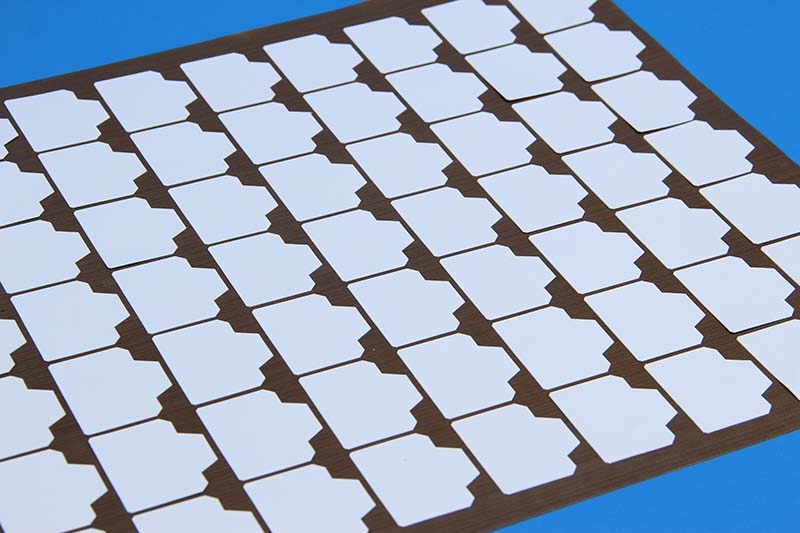

玻璃纖維與聚酰亞胺類則是高性能領域的常客。玻璃纖維布提供機械強度，聚酰亞胺薄膜扛得住250度以上的高溫，還耐輻射、耐化學腐蝕。航空航天電子、柔性電路板、變壓器層間絕緣，常常用到它們。這四類材料各有各的擅長，選型的第一步，就是根據應用場景鎖定最有可能的幾類。

絕緣材料的五個關鍵參數

選絕緣材料不是只看一個指標，而是要從電氣、熱學、機械、加工四個維度綜合考量。

電氣性能里，介電強度（kV/mm）代表材料能承受多高的電壓而不被擊穿，體積電阻率（Ω·cm）反映它阻止漏電的能力。高壓設備中，這兩個數字是第一道門檻。例如環氧玻璃布板的介電強度可達18-25 kV/mm，體積電阻率在1013以上，做開關柜隔板綽綽有余。而聚四氟乙烯的介電強度更高，且?guī)缀醪晃m合高頻高濕環境。

熱學性能則要看兩個方向。如果你需要隔熱，就要選熱導率低的材料；如果你需要導熱絕緣，則希望熱導率適中且可控。同時，材料的熱膨脹系數必須與相鄰的金屬或芯片匹配。陶瓷基板的熱膨脹系數接近硅芯片，而普通FR-4電路板的熱膨脹系數大了好幾倍，直接貼大功率芯片就容易分層或開裂。

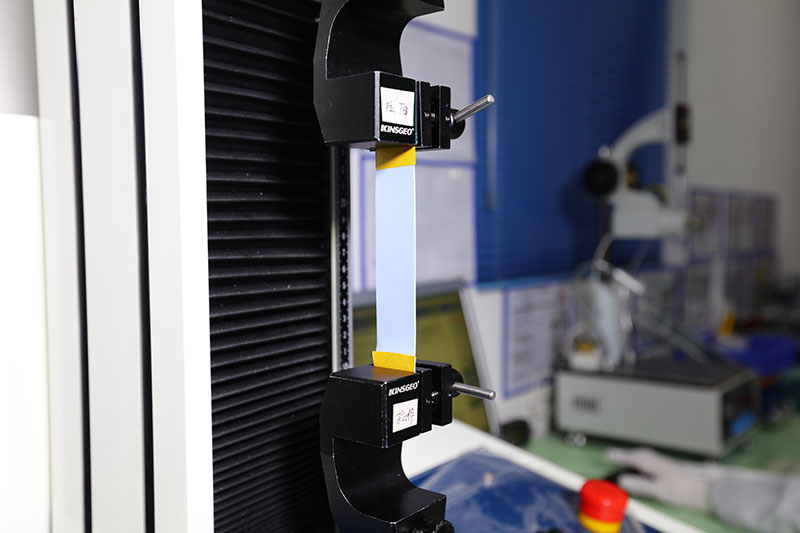

機械性能同樣不能忽視。抗拉強度抵抗拉伸斷裂，抗彎強度抵抗彎曲變形。在振動頻繁的電機或軌道車輛里，材料還需要有足夠的韌性和抗沖擊能力。玻璃纖維增強的環氧板比純環氧板強度高出數倍，這就是為什么很多結構絕緣件都采用復合增強結構。

熱變形溫度和連續使用溫度則劃定了材料的安全工作區間。電機槽絕緣通常要求連續使用溫度不低于130度，而LED燈具內部的絕緣墊片可能只需要105度。超過上限，材料會加速老化、變脆甚至熔化。

最后還要考慮加工性。材料能否模壓、擠出、層壓或涂覆？供應形態是片材、棒材、管材還是液體樹脂？大批量生產時，可模壓的材料效率最高；小批量定制時，片材機加工更靈活。這些細節直接影響成本和交貨周期。

電絕緣與熱絕緣，本質是兩回事

很多工程師容易混淆這兩個概念，但它們關注的重點完全不同。

電絕緣材料的核心任務是阻斷電流，關鍵指標是介電強度、體積電阻率、耐電弧性等。它們通常具有極高的電阻率，但熱導率可高可低——比如導熱絕緣墊片就希望在絕緣的同時盡量導熱。

熱絕緣材料的核心任務是減緩熱量傳遞，關鍵指標是低熱導率、高耐溫、阻燃等。它們往往不要求高介電強度，但有些應用——比如電烤箱或電機——需要材料同時滿足電絕緣和熱絕緣。

實際工程中，許多材料（云母、陶瓷、聚酰亞胺）兼具兩種功能。選型時要根據主要矛盾來決定優先次序：是防止擊穿更重要，還是隔絕熱量更重要？?jī)烧卟⒅貢r(shí)，就要尋找那個平衡點。

選型四步法，從環境到驗證

第一步，明確應用環境。溫度范圍是多少？是否有快速熱循環？是否接觸水、油、酸、堿？是否戶外或靠近高壓放電？是否有振動和沖擊？電壓等級是低壓、中壓還是高壓？把這些因素量化后，候選范圍就縮小了一大半。

第二步，確定電氣性能要求。根據系統電壓和過電壓等級，計算所需的最小介電強度，通常要留2-3倍的安全系數。高頻電路還要關注介電常數和損耗因數。直流高壓則更看重體積電阻率。戶外設備必須滿足耐漏電起痕等級。

第三步，評估熱學和機械性能。熱性能包括導熱系數、最高連續使用溫度、熱膨脹系數匹配性。機械性能包括抗拉、抗彎、抗沖擊強度以及硬度、耐磨性。對于運動部件，還要考慮離心力和疲勞壽命。

第四步，選擇加工方法和材料形態。根據零件形狀復雜度和產量，決定用模壓、擠出、層壓、澆注還是機加工。與供應商溝通時，提供詳細的圖紙、公差要求、環境條件和認證需求。

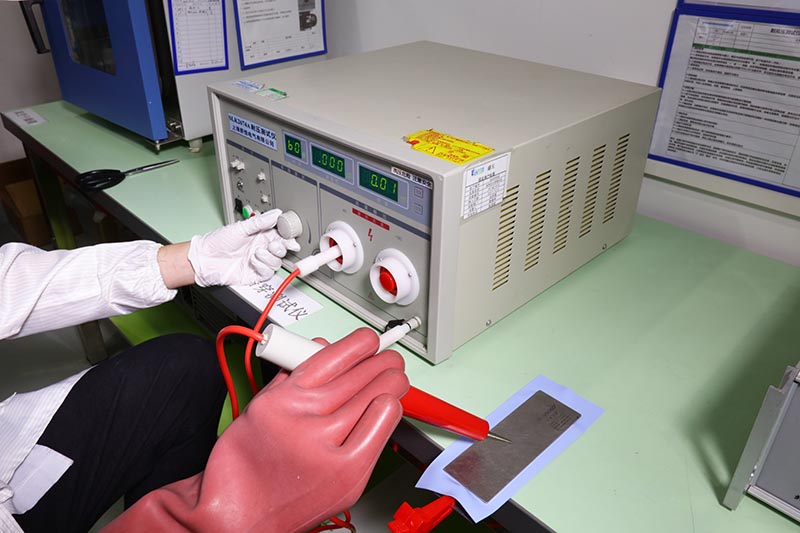

最后，樣品測試是必不可少的環節。在真實工況下驗證溫度分布、絕緣電阻和機械強度，才能最終鎖定材料。

四個典型場景，對號入座

高壓電力配電（開關柜、變壓器、GIS）的主要威脅是電擊穿和局部放電。推薦材料包括環氧玻璃布板、瓷、硅橡膠、油浸紙。關鍵是介電強度大于20 kV/mm，耐漏電起痕指數高于600V，阻燃達到V-0級。

高溫加工設備（工業烤箱、電爐、注塑機）的主要威脅是熱老化和變形。云母板、陶瓷纖維、聚酰亞胺薄膜是常見選擇。要求連續使用溫度超過200度，熱導率低，熱失重小。

潮濕或化學腐蝕環境（戶外、化工廠、海洋平臺）的主要威脅是吸潮和表面漏電。聚四氟乙烯、硅膠、環氧密封膠、玻璃鋼表現優異。吸水率應低于0.1%，且耐酸堿。

振動與沖擊設備（電機、軌道車輛、航空發動機）的主要威脅是疲勞斷裂和磨損。玻璃纖維增強環氧、芳綸紙、聚酰亞胺薄膜、硅橡膠是可靠選項。它們需要高抗拉和抗彎強度，以及適中的彈性模量。

電氣與熱絕緣材料的選擇，本質上是在電氣強度、熱穩定性、機械韌性和工藝成本之間尋找平衡。沒有一種材料是萬能的，只有最適合具體工況的。從環境分析入手，明確電氣和熱學需求，再結合機械負荷和加工條件，逐步篩選，最后通過樣品測試驗證。當絕緣材料默默守護在變壓器繞組、電機槽內、電路板背面時，它承載的不僅是電壓和溫度，更是整個系統的安全與信任。選對了，它是沉默的英雄；選錯了，它可能就是事故的導火索。希望這篇文章能幫你找到那條可靠的路徑。
